Dvojstĺpový zdvihák QSD-4200
Elektro-hydraulický 2-stĺpový zdvihák s asymetrickými ramenami pre osobné a dodávkové vozidlá a s automatickým odistením západiek.

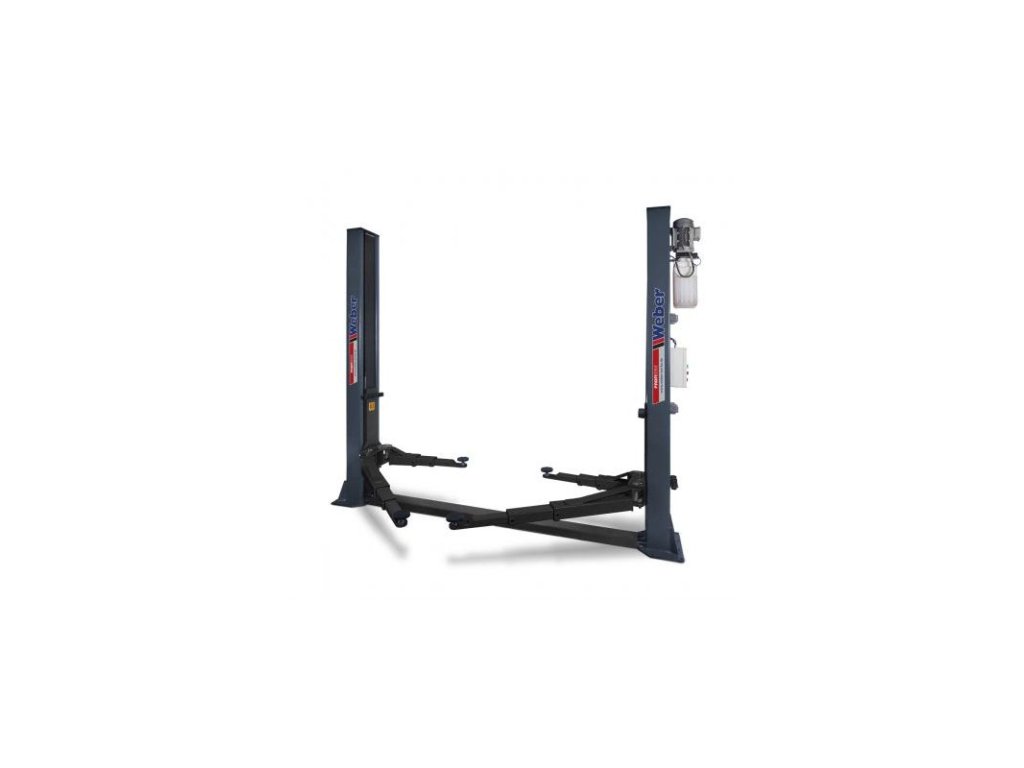

Elektrohydraulický dvojstĺpový zdvihák Weber QSD-4200A
Elektrohydraulický dvojstĺpový zdvihák s asymetrickými nosnými ramenami pre osobné vozidlá a ľahké úžitkové vozidlá.
Weber QSD-4200A zo série Klassik je výkonný dvojstĺpový zdvihák s nosnosťou 4 200 kg, určený pre autoservisy, garáže a náročných domácich mechanikov. Spája robustnú konštrukciu, jednoduchú obsluhu a vysokú úroveň bezpečnosti. Je ideálny na zdvíhanie osobných vozidiel, SUV a ľahkých úžitkových vozidiel.
Vďaka asymetrickým, teleskopicky nastaviteľným nosným ramenám umožňuje flexibilné uchytenie rôznych vozidiel a poskytuje veľký uhol otvorenia dverí. Automatické odistenie bezpečnostných západiek a 24 V ovládanie typu „mŕtvy muž“ zabezpečujú pohodlnú a bezpečnú prácu.
Výhody pre váš autoservis
-
Univerzálne použitie – pre osobné vozidlá, SUV a dodávky.
-
Priestorovo úsporný dizajn – ideálny pre menšie autoservisy a garáže.
-
Vysoká bezpečnosť – automatické odistenie a spoľahlivé bezpečnostné blokovacie systémy.
-
Pohodlné ovládanie – používateľsky jednoduché 24 V ovládanie.
-
Rýchla montáž – mnohé komponenty sú už predmontované.
-
Minimálne nároky na údržbu a dlhá životnosť – robustná konštrukcia znižuje následné náklady.
Vlastnosti a vybavenie
-
Zdvíhanie a spúšťanie pomocou tlačidiel umožňuje presné nastavenie výšky zdvihu.
-
Dvojdielne teleskopické nosné ramená na uchytenie rôznych typov vozidiel.
-
Kryty stĺpov na oboch zdvíhacích stĺpoch chránia pred znečistením.
-
Ochranné gumové prvky proti poškodeniu dverí na oboch stĺpoch.
-
Asymetrické nosné ramená umožňujú veľký uhol otvorenia dverí vozidla.
-
Nosné taniere s gumovou podložkou a výškovým nastavením otáčaním.
-
Súčasťou dodávky je jedna súprava nadstavcov na zdvíhanie dodávok (4 kusy, každý s výškou 50 mm).
-
Nízke nároky na údržbu a opotrebovanie, čo vedie k nižším prevádzkovým nákladom.
-
Jednoduchá obsluha prostredníctvom bezpečnostného tlačidlového ovládania s napätím 24 V (ovládanie typu „mŕtvy muž“ – pohyb prebieha iba počas stlačenia tlačidla).
-
Optimálny rozsah uchytenia pre osobné vozidlá a ľahké úžitkové vozidlá.
-
Nízka prejazdová výška ramien v spodnej polohe – iba 90 mm.
-
Jednoduchá montáž, pretože mnohé komponenty (motor, rozvádzač, hadica na ovládacom stĺpe a pod.) sú už predmontované.
-
Veľká prejazdová šírka, vhodná aj pre ľahké úžitkové vozidlá.
-
Automatické zaistenie nosných ramien s možnosťou manuálneho odistenia.
-
Zvislé zdvíhacie hydraulické valce v oboch stĺpoch. Tesnenie hydraulických valcov je umiestnené vo vnútri valca, čím sa eliminuje riziko poškodenia spôsobeného znečistením, brúsnymi iskrami alebo rozstrekom pri zváraní na piestnych tyčiach.
-
Viacnásobné bezpečnostné prvky: pretlakový ventil, poistka proti prasknutiu hydraulického potrubia a mechanické bezpečnostné západky.
-
Elektromechanické ovládanie bezpečnostných západiek.
-
Bezpečnostné koncové vypnutie CE-Stop (ochrana proti privretiu) a elektronické obmedzenie zdvihu.
-
Menovitá nosnosť 4 200 kg. Konštrukcia zdviháka bola úspešne dynamicky testovaná pri zaťažení 115 % menovitej nosnosti a staticky pri zaťažení 150 % menovitej nosnosti.
-
Požiadavky na podlahu: podľa aktuálnych statických požiadaviek platných v Nemecku – betón triedy C20/25 podľa normy DIN 1045:2001-D7, dvojito vystužený, s minimálnymi rozmermi 4 000 × 2 000 × 200 mm.

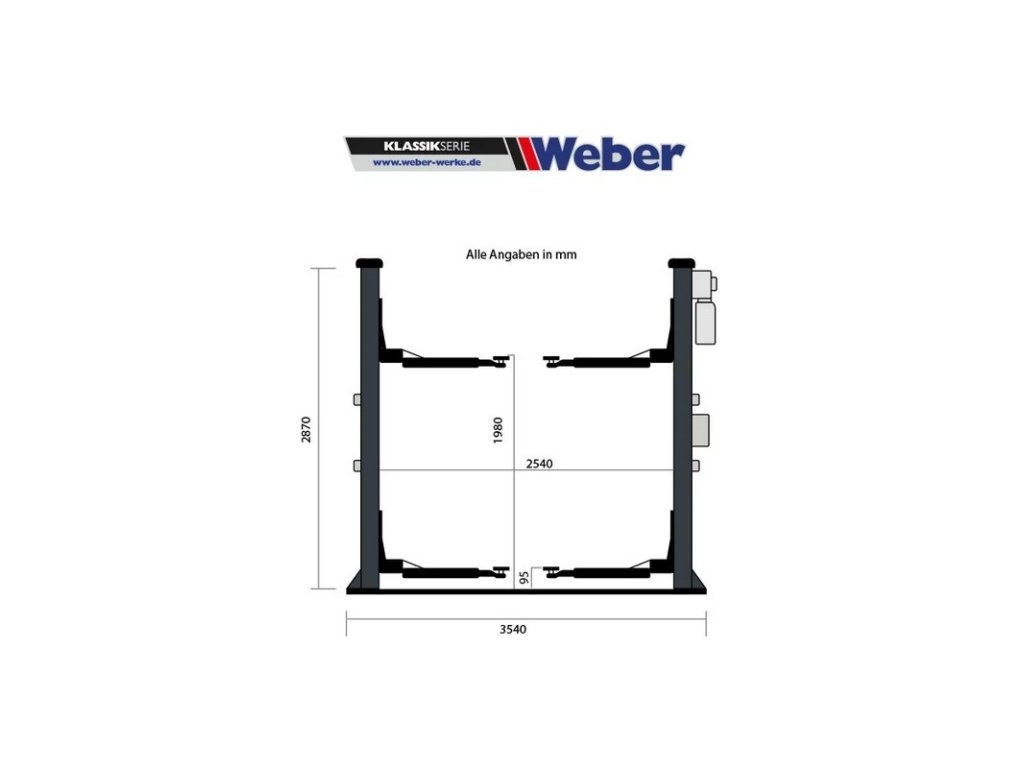

Technické údaje
|
Parameter |
Hodnota |
|---|---|
|
Nosnosť |
4 200 kg |
|
Minimálna výška ramien v spodnej polohe |
90 mm |
|
Maximálna výška zdvihu |
2 004 mm |
|
Výška stĺpov |
2 857 mm |
|
Požadovaná výška priestoru |
3 150 mm |
|
Vzdialenosť medzi stĺpmi |
2 815 mm |
|
Prejazdová šírka |
2 568 mm |
|
Celková inštalačná šírka |
3 550 mm |
|
Dĺžka dlhého nosného ramena |
825 – 1 325 mm |
|
Dĺžka krátkeho nosného ramena |
595 – 868 mm |
|
Výkon motora |
2,2 kW |
|
Elektrické pripojenie |
230 V / 1 fáza / 50 Hz |
|
Čas zdvíhania |
približne 55 sekúnd |
|
Vlastná hmotnosť |
598 kg |
|
Farba stĺpov |
antracitová – RAL 7016 |
|
Výška prejazdového plechu |
48 mm |
|
Farba ramien a prejazdového plechu |
čierna – RAL 9017 |
Dodatočné parametre
| Kategória: | Hydraulické zdviháky |
|---|---|
| Hmotnosť: | 620 kg |
